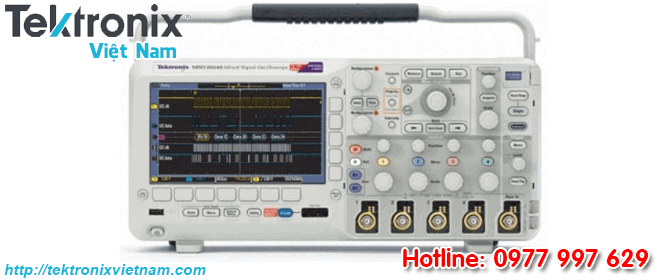

Máy hiện sóng số Tektronix DPO2004B
Máy hiện sóng số Tektronix DPO2004B
Thông số kỹ thuật máy hiển thị sóng DPO2004B
Băng thông : 70Mhz
Số kênh : 4 kênh
Tốc độ lấy mẫu : 1Gsa/s
Rise Time : 5ns
Số kênh : 4 kênh
Tốc độ lấy mẫu : 1Gsa/s
Rise Time : 5ns
Trục tung
Độ phân giải: 8 bit
Khoảng dịch chỉnh: 2mV/div ~ 5V/div
Trục hoành
Thời gian lấy mẫu tối đa: 1ms
Khoảng thời gian: 4ns ~ 100s
Thời gian trễ: -10div ~ 5000s
Độ chính xác: ±25 ppm
Trigger:
Chế độ: Auto, Normal, and Single
Khoảng giữ: 20ns ~ 8s
Loại trigger: Edge, độ rộng xung, Runt, Logic
Tính toán sóng: +, -, x, FFT
Vertical system analog channels
- Vertical resolution 8 bits
- Channel-to-channel isolation
- (Any two channels at equal vertical scale)
MSO2002B, Tektronix DPO2002B, MSO2004B,Tektronix DPO2004B MSO2012B, Tektronix DPO2012B, Tektronix MSO2014B, DPO2014B MSO2022B, Tektronix DPO2022B, MSO2024B, Tektronix DPO2024B ≥100:1 at ≤70 MHz ≥100:1 at ≤100 MHz 100:1 at ≤200 MHz
- Offset range
-
Volts/div setting Offset range 1 MΩ input 2 mV/div to 200 mV/div ±1 V >200 mV/div to 5 V/div ±25V
Vertical system digital channels
- Input channels 16 digital (D15 to D0)
- Thresholds Threshold per set of 8 channels
- Threshold selections TTL, CMOS, ECL, PECL, User-defined
- User-defined threshold range ± 20 V
- Threshold accuracy ±[100 mV + 3% of threshold setting]
- Maximum input voltage ± 40 V
- Input dynamic range 80 Vpk-pk (threshold setting dependent)
- Minimum voltage swing 500 mVp-p
- Input resistance 101 kΩ
- Probe loading 8 pF
- Vertical resolution 1 bit
