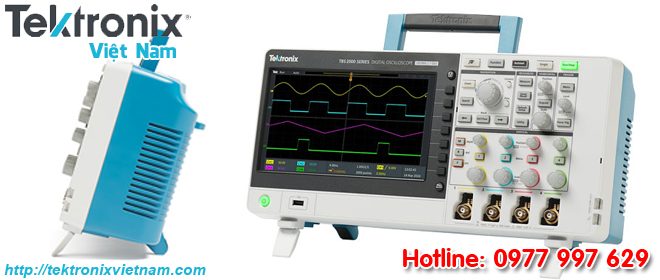

Máy hiện sóng số Tektronix TBS2102
Thông số kỹ thuật TBS2102:
Đại lý Tektronix TBS2102
Số kênh: 2
Nguồn điện: 100 to 240 VAC RMS ±10%, 45 Hz to 65 Hz (90 to 264 V)
Dải tần: 100Mhz
Tốc độ lấy mẫu: 1Gs/s
Trở kháng đầu vào: 1 MΩ ± 2 %, 11.5 pF ± 2.5 pF
Độ phân giải: 8 bit
Điện áp đầu vào tối đa: 300 V RMS with peaks ≤ ±450 V
Độ chính xác: ±3%
Độ nhớ sâu (Record length): 20M point
Độ phân giải: 8 bits
Đầu vào: AC, DC, GND
Khoảng offset: 2 mV/Div to 5 V/Div
Giao tiếp: USB
Tính toán sóng: +, -, x, FFT
Trigger:
Chế độ: Auto, Normal, and Single
Loại trigger: Edge, PWM, Video
Phụ kiện: Dây nguồn, que đo, HDSD, đĩa CD.
Khối lương: 2.62 kg
Kích thước:174.9 mm x 372.4 mm x 103.3 mm
- Dimensions
-
- TBS2xx2:
- Height: 174.9 mm (6.89 in)
Width: 372.4 mm (14.66 in)
Depth: 103.3 mm (4.07 in)
- TBS2xx4:
- Height: 201.5mm (7.93 in)
Width: 412.8 mm (16.25 in)
Depth: 128.1 mm (5.04 in)
- Weight
-
- TBS2xx2:
- 2.62 kg (5.8 lbs.), standalone instrument.
5.1 kg (11.2 lbs.), when packaged for domestic shipment.
- TBS2xx4:
- 4.17 kg (9.2 lbs.), stand-alone instrument.
7 kg (15.4 lbs.), when packaged for domestic shipment.
- Cooling clearance
- 50 mm (2 in) required on left side and rear of instrument.
EMC, environment, and safety
- Temperature
-
- Operating:
- 0 °C to +50 °C (+32 ºF to 122 ºF)
- Nonoperating:
- -40 °C to +71 °C (-40 ºF to 160 ºF)
- Humidity
-
- Operating:
- High: +30 °C to +50 °C, 5% to 60% relative humidity
Low: 0 °C to +30 °C, 5% to 95% relative humidity
- Nonoperating:
- High: +30 °C to +55 °C, 5% to 60% relative humidity
Low: 0 °C to +30 °C 5% to 95% relative humidity
- Altitude
-
- Operating:
- Up to 3,000 meters (9,842 feet).
- Non-Operating:
- Up to 12,000 meters (39,370 feet).
