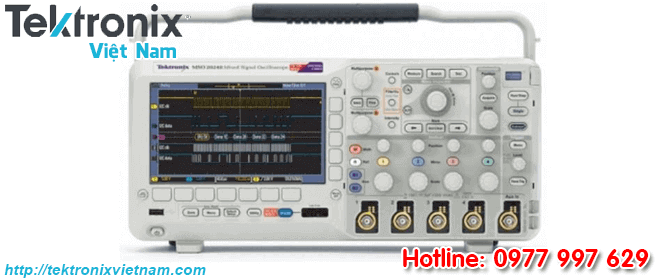

Máy hiển thị sóng Tektronix MSO2014B

Thông số kỹ thuật máy đo hiện sóng số MSO2014B

đại lý MSO2014B | nhà phân phối MSO2014B | máy hiện sóng số Tektronix MSO2014B | tài liệu MSO2014B

Vertical System Analog Channels

Characteristic	Tektronix MSO2012 Tektronix DPO2012	Tektronix MSO2014 Tektronix DPO2014	Tektronix MSO2024 Tektronix DPO2024
Input Channels	2	4	4
Analog Bandwidth (-3 dB)*¹	100 MHz	100 MHz	200 MHz
Calculated Rise Time	3.5 ns	3.5 ns	2.1 ns
Hardware Bandwidth Limits	20 MHz
Input Coupling	AC, DC, GND
Input Impedance	1 MΩ ±2%, 11.5 pF ±2 pF
Input Sensitivity Range	2 mV/div to 5 V/div
Vertical Resolution	8 bits
Maximum Input Voltage, 1 MΩ	300 V_RMS with peaks ≤ ±450 V
DC Gain Accuracy (with offset set to 0 V)	±3% for 10 mV/div to 5 V/div ±4% for 2 mV/div to 5 mV/div
Channel-to-Channel Isolation (Any Two Channels at Equal Vertical Scale)	≥100:1 at ≤100 MHz		100:1 at ≤200 MHz

Bandwidth is 20 MHz at 2 mV/div, all models.
